前言

近年來，無線快充技術發展迅猛，越來越多的手機及數碼設備都開始支持無線快充。對于普通消費者而言，這項技術，讓充電拜托了線材束縛，讓充電場景變得簡潔而安全。極大提升了充電的用戶體驗。所以，無線快充技術備受青睞一點也不意外，然而與有線充電技術一樣，無線快充技術雖然看著更炫酷，更有科技感，一樣有它自己的充電規范。

無線快充的充電規范，目前有很多種，其中有一類規范是名叫WPC的組織制定的，這項規范想必你越有所耳聞了，它就是風頭正盛的Qi（第四聲）協議。下面就由環球眾一為大家揭開Qi不怎么神秘的面紗。

認識Qi

要了解無線快充協議Qi，我們需要先認識制定Qi的組織——WPC。

WPC簡介

WPC全稱Wireless Power Consortium，中文名為“無線充電聯盟”，創建于2008年12月17日，是全球首個推動無線充電技術的標準化組織。截止到2023年5月WPC共有會員315家，聯盟成員本著一個共同的目標展開合作：實現所有無線充電器和無線電源在世界范圍的全面兼容。為此他們制定了無線快充技術的諸多規范。

制定標準

隨著無線充電技術不斷演變進化，其應用范圍已由消費類手持設備拓展到眾多新領域，如筆記本電腦、平板電腦、無人機、機器人、車聯網以及智能無線廚房。WPC針對多種多樣的無線充電應用制定并維護了一系列標準，其中包括：

Qi標準，面向智能手機和其他便攜移動設備。

Ki無線廚房標準，面向廚房電器，可支持最高2200W的充電功率。

輕型電動車(LEV)標準，更加快速、安全、智能和方便地在家中和旅途中為電動自行車和滑板車等輕型電動車進行無線充電。

工業無線充電標準，用于安全便捷的無線電力傳輸，為機器人、AGV、無人機和其他工業自動化機械充電。

市場上現在有9000多種通過Qi認證的無線充電產品。WPC通過其遍布全球的獨立授權測試實驗室來檢驗產品的安全、互操作和適用性。

會員類型

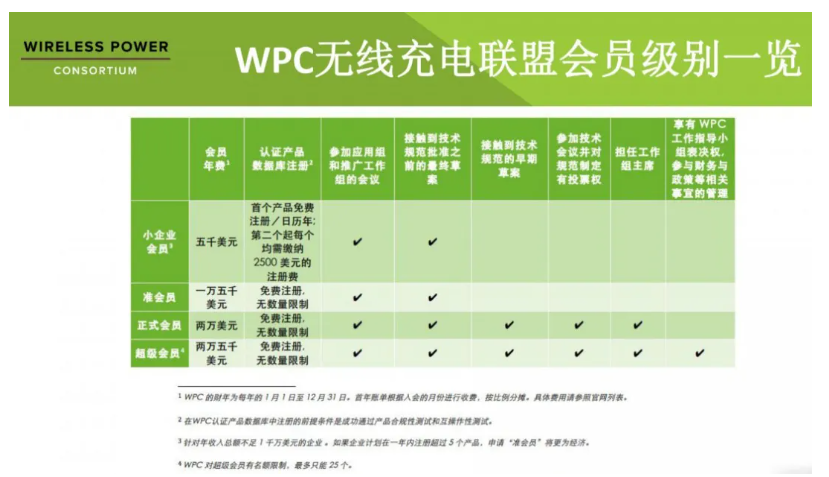

WPC根據會員繳納的年會費，將會員劃分為四大類型，不同類型享受不同的服務和權限，以下是會員詳情：

1、小企業會員（(Small business member）：對于年收入不足1千萬美元的企業，只需繳納年費5000美元，但在產品庫中每注冊一個產品需繳納2500美元費用，首個產品可免費進行注冊。

2、準會員（Associate Member）：每年繳納年費15000美元，可獲得Qi商標許可權，可參與Qi產品互操作性測試，通過對規范草案進行評價來影響草案制定，免費在產品注冊數據庫中注冊產品，且無數量限制，但是無權參加技術會議。

3、正式會員（Full Member）：每年繳納年費20000美元，可參加所有工作組和特別工作隊的會議，可訂閱所有郵件，免費在產品注冊數據庫中注冊產品，且無數量限制。

4、超級會員（Regular Member）：每年繳納年費25000美元，可組織活動和參加會議，可擔任工作組主席，在WPC工作指導小組有表決權，免費在產品注冊數據庫中注冊產品，且無數量限制。

Qi2

Qi2是WPC無線充電聯盟在2023年制定的全新增強型無線充電標準。Qi2標準將取代其前身Qi，使用了全新Qi Logo，在快速擴張的無線充電市場上全面推行。最主要在于加入MPP（Magnetic Power Profile磁功率分部）協議，將MPP納入為Qi2下的一個技術分支。另外，所有認證規格都必須集成鑒權驗證。對制造商而言，無需再遵守“發射線圈參考類型”。在此之前，WPC有一個參考線圈庫，制造商需要選擇其中的線圈。不僅如此，在認證過程中無需報告PTx線圈參考類型，給制造商帶來了一個很大的便捷度，提高了產品設計的自由空間。

Qi2技術更新

目前Qi2涵蓋的技術（PTx)包括兩個技術為EPP和MPP，不再單獨包含BPP。EPP和MPP都需要進行身份認證，相同于Qi1.3.3的初衷，WPC想要進一步的推動快充終端率的普及，但是Qi1.3.3并沒有完成這個使命，所以現在將使命傳遞到了Qi2.0的協議上。Qi2.0為進一步普及中高功率充電，不再包含單獨的BPP充電協議，但可以向下兼容BPP協議。

剛剛有提到，Qi2的技術更新最主要在于加入了MPP協議。那么Qi-MPP認證又是什么呢？

Qi-MPP認證

了解MPP認證，主要在于它相較于以往協議的新特性。概括如下：

1、全新的360kHz的工作頻率（之前在110kHz-205kHz)

2、全新的通信方案，在原有的基礎(Qi1.3)上新增55種數據包

3、擴展鑒權方案

4、Open-air Q值測試（功率傳輸前的異物檢測）

5、k值測量（全新的用于表述耦合系數的變量）

6、Clocking (接收端無感的功率傳輸暫停與恢復新機制）

7、Role swap (角色互換，反向充電）

Qi2認證類型和產品范疇

Qi2 Tx認證類型

1）Qi2-EPP Tx認證：

產品支持8W、12W、15W功率，使用Qi EPP協議，必須過EPP Tx認證。

2）Qi2-MPP Tx認證：

產品支持15W功率，使用Qi MPP協議，必須過MPP Tx認證。

注：BPP Tx產品在Qi2中不可單獨申請。

Qi2認證產品范疇

充電器類產品；

移動電源類產品；

嵌入式產品（產品內含有TX發射功能）。

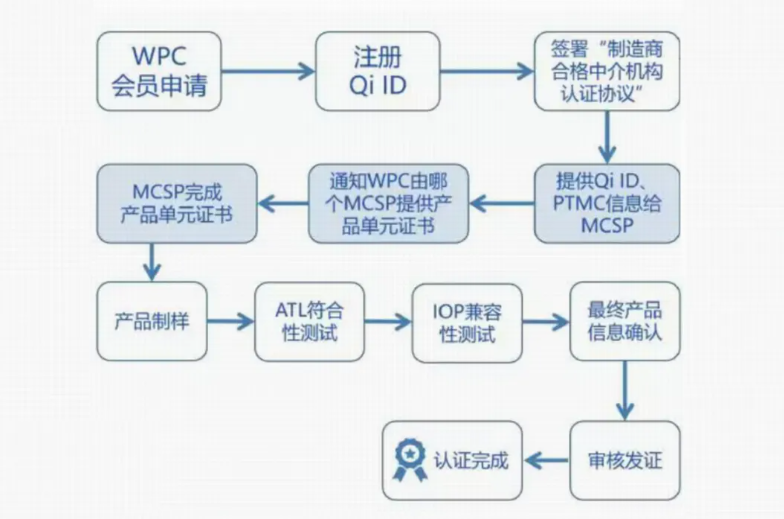

Qi2認證流程
